Timoneria Idraulica Mavi Mare GF300BHD Evolution per fuoribordo fino a 300 HP
Timoneria Idraulica GF300BHD EVOLUTION per motori fuoribordo fino a 300 HP
Universale per motori fuoribordo fino a 300 hp o una coppia di motori da 300 hp (600hp) con eliche controrotanti.
Tutti i cilindri non possono essere applicati su barche da corsa.
Giri da banda a banda 5
Il Kit Timoneria viene fornito con 15 metri di tubo SAE100 R7 5/16
Su richiesta è possibile fornire i tubi completamente raccordati fornendoci la lunghezza definitiva.
Caratteristiche tecniche cilindro:
- Cilindro a montaggio frontale tipo Bullhorn TUBI FISSI - MODELLO EVOLUTION (CILINDRO BREVETTATO)
Guida performante e facilità di installazione

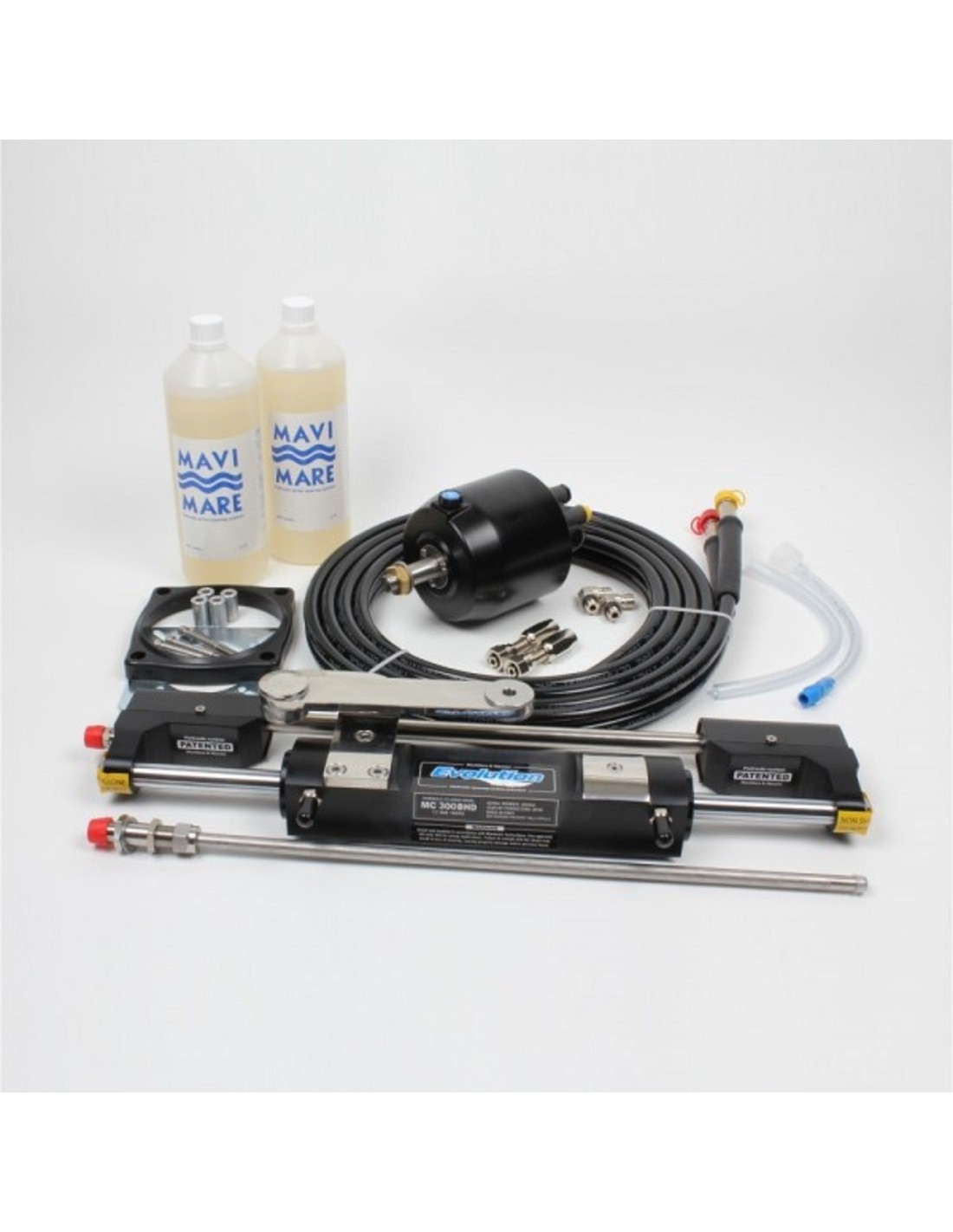

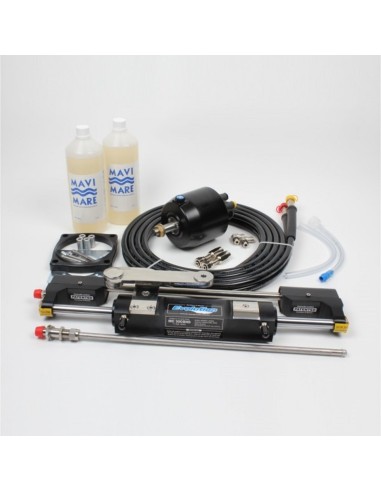

Contenuto del Kit:
- POMPA GM2-MRA01
- CILINDRO MC300BHD EVOLUTION
- RACCORDI IN OTTONE CROMATO (1 Kit GTN7X10916+ 1 Kit AC38/T916 )
- 15 MT TUBO SAE100 R7 5/16
- 2 LT. OLIO IDRAULICO
GUIDA INTRODUTTIVA
FUNZIONAMENTO
L’impianto timoneria deve rispondere perfettamente alle esigenze e alle caratteristiche dell’imbarcazione per raggiungere le migliori prestazioni con il minimo sforzo.
Il principio di funzionamento dell’impianto timoneria base è molto semplice:
- Ruotando la ruota di governo nella direzione desiderata un flusso di olio viene inviato dalla pompa verso il cilindro idraulico
- Il flusso entra all’interno del cilindro e fa muovere pistone e asta, collegata alla barra del timone, permettendone la rotazione
- L’olio che fuoriesce dall’estremità opposta del cilindro rientra nella pompa
- Per muovere il timone nel senso opposto è sufficiente girare la ruota nell’ altra direzione
SCELTA TIMONERIA IDRAULICA
L’impianto timoneria determina la manovrabilità, la facilità di comando e l’affidabilità dell’imbarcazione:
occorre scegliere il modello e la configurazione idonei alle sue caratteristiche e alle necessità di chi la guida.
Di seguito elenchiamo i passi necessari per selezionare l’impianto più appropriato, per imbarcazioni con motori fuoribordo :
- Individuare il numero dei motori fuoribordo in dotazione alla barca;
- Indicare la potenza totale dei motori (es. cv) ricordando che:
in presenza di due motori con lo stesso senso di rotazione occorre addizionare le due potenze;
in presenza di due motori controrotanti, occorre prendere in considerazione la potenza di un motore.
Esempio:
- N. 1 motore 300 Hp potenza totale 300 Hp; n. 2 motori 150 Hp - stesso senso di rotazione potenza totale 300 Hp
- N. 2 motori da 150 Hp controrotanti potenza totale 150 Hp.
